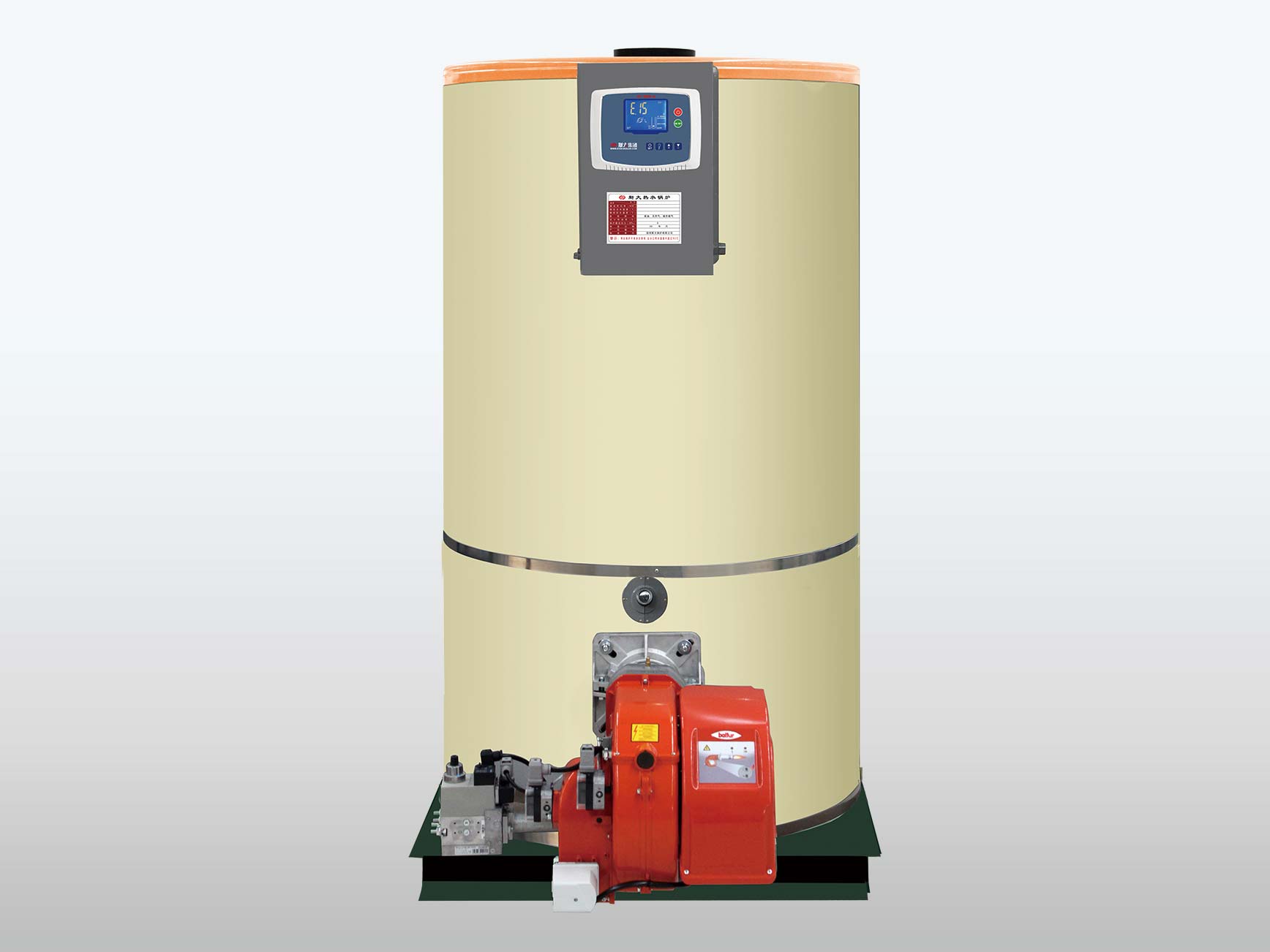

立式锅壳式锅炉解析
•锅炉本身虽然有直水管束,但其燃烧室在锅壳之内,管束布置在上下锅筒之间,也可视为在锅壳之内,因此将其列入锅壳锅炉之列。锅炉本体由封头、上下锅筒、上下管板、炉胆、U型下脚圈、中心大直径下降管和上升管束等组成。燃油(气)在燃烧室产生的高温烟气经喉管进入管束,绕中心大直径下降管回转360°(外围是烟箱)散热后,至烟箱排出。由于烟气横向冲刷管束,所以它比埋头封头式锅炉的烟管传热效果好。因上下筒壳均有人孔,对检查清理管板比较方便。这种锅炉的工作压力一般不超过1.0MPa,出力不超过2000kg/h。

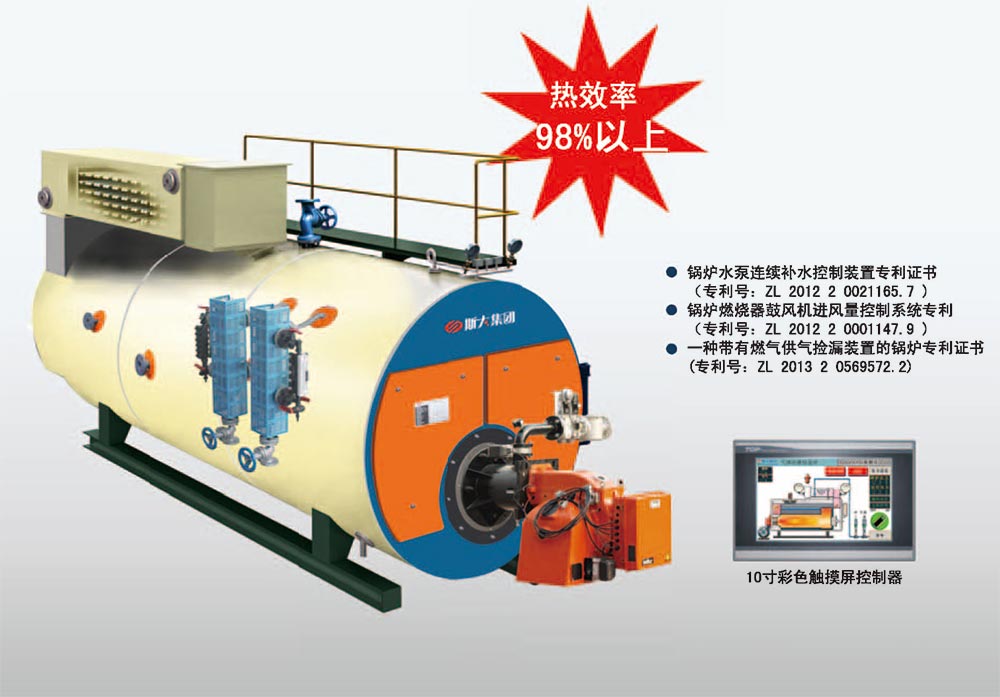

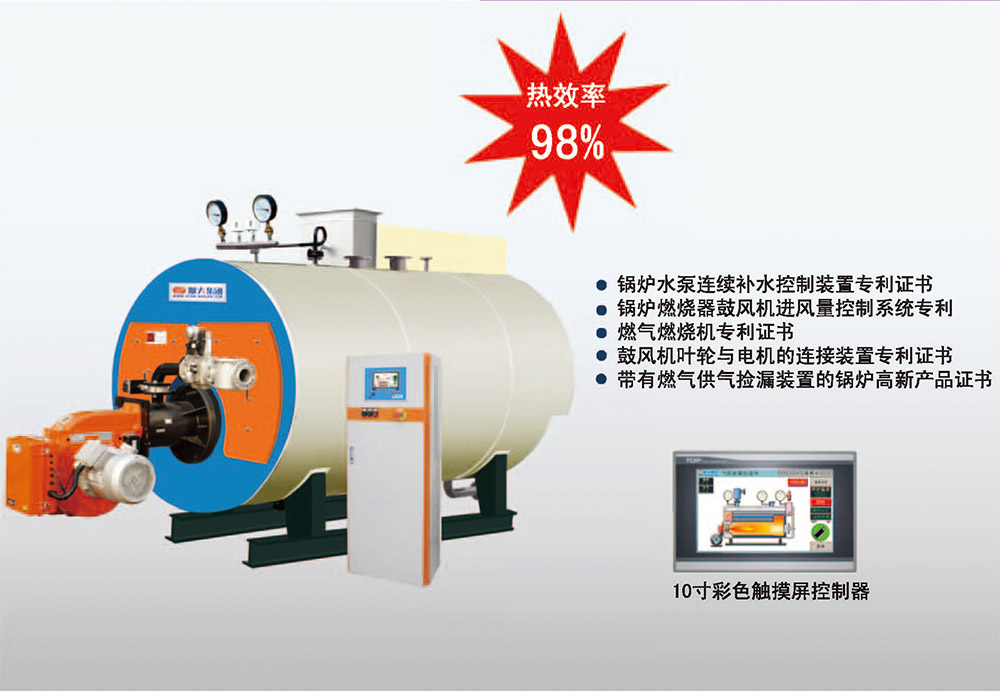

卧式锅壳式锅炉
•这种锅炉与同等容量的水管锅炉相比,结构简单容易形成快装形式。锅炉本体主要由炉胆、转烟室、烟管和锅壳组成。在锅壳和管板间根据强度需要布置斜拉杆,管板与管板间布置有直拉杆,炉胆可为波纹形、直管形、或波纹直管混合形。
•卧式内燃锅炉的烟气流程是:燃料在炉胆中燃烧,产生的高温烟气经辐射换热后进入烟管对流放热,排出锅炉。
•卧式内燃锅壳锅炉由于炉胆为波浪形,适合燃油、燃气,所以,作为中型燃油、燃气炉较合适,现已普遍使用。卧式内燃燃油(气)锅壳锅炉一般分为干背三回程和湿背三回程两种。
